Descriere

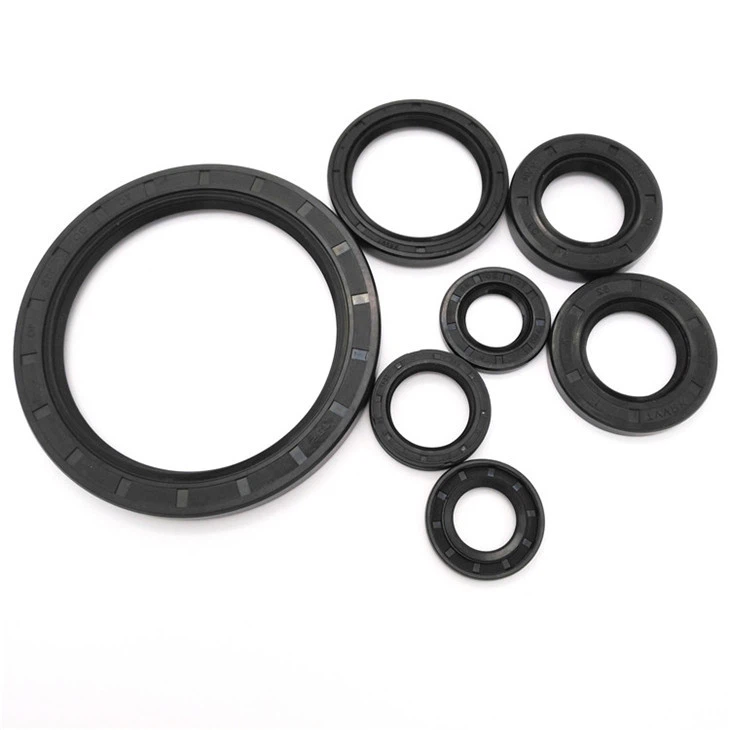

Profilul TC este o etanșare a arborelui compusă dintr-o singură cușcă metalică cu o acoperire din cauciuc, o buză de etanșare primară cu arc integrat și o buză suplimentară de etanșare împotriva poluării.
avantaje
Foarte bună etanșare statică
Compensare termică foarte bună
Mai multă rugozitate este permisă în carcasă
Reducerea riscului de coroziune
Etanșare pentru fluide de viscozitate redusă și înaltă
Banda de etanșare primară modernă cu forțe radiale scăzute
Protecția împotriva contaminanților nedoritori ai aerului
Aplicații
Aruncarea arborelui
motoare
pompe
Transmisiuni
materiale
Cauciuc
ACM 70 - 75 Shore A
EPDM 70 - 75 Shore A
FKM 70 - 75 Shore A
HNBR 70 - 75 Shore A
NBR 70 - 75 Shore A
Cușcă metalică
Oțel - AISI 1010
Arc
Oțel - AISI 1070 - 1090
Oțel inoxidabil - AISI 316
Tabel cu marimi
| Număr de comandă | Diametrul arborelui | Diametrul găurii | Înălțimea sigiliului |
| Ød1 h11 | ØD1 H8 | H1 | |
| TC 5x15x6 | 5,00 | 15,00 | 6,00 |
| TC 5x16x6 | 5,00 | 16,00 | 6,00 |
| TC 5x17x7 | 5,00 | 17,00 | 7,00 |
| TC 5x18x6 | 5,00 | 18,00 | 6,00 |
| TC 5x18x7 | 5,00 | 18,00 | 7,00 |
| TC 5x18x10 | 5,00 | 18,00 | 10,00 |
| TC 5x19x7 | 5,00 | 19,00 | 7,00 |
| TC 5x22x7 | 5,00 | 22,00 | 7,00 |
| TC 6x12x8 | 6,00 | 12,00 | 8,00 |
| TC 6x16x5 | 6,00 | 16,00 | 5,00 |
| TC 6x16x6 | 6,00 | 16,00 | 6,00 |
| TC 6x16x7 | 6,00 | 16,00 | 7,00 |
| TC 6x17x7 | 6,00 | 17,00 | 7,00 |
| TC 6x18x6 | 6,00 | 18,00 | 6,00 |
| TC 6x18x7 | 6,00 | 18,00 | 7,00 |
| TC 6x19x7 | 6,00 | 19,00 | 7,00 |
| TC 6x20x5,5 | 6,00 | 20,00 | 5,50 |
| TC 6x21x7 | 6,00 | 21,00 | 7,00 |
| TC 6x22x7 | 6,00 | 22,00 | 7,00 |
| TC 6x22x8 | 6,00 | 22,00 | 8,00 |
| TC 6x25x8 | 6,00 | 25,00 | 8,00 |
| TC 6x26x7 | 6,00 | 26,00 | 7,00 |
| TC 6x35x7 | 6,00 | 35,00 | 7,00 |
| TC 7x16x7 | 7,00 | 16,00 | 7,00 |
| TC 7x17x5 | 7,00 | 17,00 | 5,00 |
| TC 7x17x7 | 7,00 | 17,00 | 7,00 |
| TC 7x18x7 | 7,00 | 18,00 | 7,00 |
| TC 7x19x7 | 7,00 | 19,00 | 7,00 |
| TC 7x20x7 | 7,00 | 20,00 | 7,00 |
| TC 7x22x6 | 7,00 | 22,00 | 6,00 |
| TC 7x22x7 | 7,00 | 22,00 | 7,00 |
| TC 7x22x8 | 7,00 | 22,00 | 8,00 |
| TC 7x31x7 | 7,00 | 31,00 | 7,00 |
| TC 8x14x5 | 8,00 | 14,00 | 5,00 |
| TC 8x14x7 | 8,00 | 14,00 | 7,00 |
| TC 8x15x5 | 8,00 | 15,00 | 5,00 |
| TC 8x16x5 | 8,00 | 16,00 | 5,00 |
| TC 8x16x6 | 8,00 | 16,00 | 6,00 |
| TC 8x16x7 | 8,00 | 16,00 | 7,00 |
| TC 8x17x7 | 8,00 | 17,00 | 7,00 |
| TC 8x18x5 | 8,00 | 18,00 | 5,00 |
| TC 8x18x6 | 8,00 | 18,00 | 6,00 |
| TC 8x18x7 | 8,00 | 18,00 | 7,00 |
| TC 8x18x8 | 8,00 | 18,00 | 8,00 |
| TC 8x19x7 | 8,00 | 19,00 | 7,00 |
| TC 8x20x5 | 8,00 | 20,00 | 5,00 |
| TC 8x20x7 | 8,00 | 20,00 | 7,00 |
| TC 8x21x6 | 8,00 | 21,00 | 6,00 |
| TC 8x22x6 | 8,00 | 22,00 | 6,00 |
| TC 8x22x7 | 8,00 | 22,00 | 7,00 |
| TC 8x22x10 | 8,00 | 22,00 | 10,00 |
| TC 8x23x5 | 8,00 | 23,00 | 5,00 |
| TC 8x23x7 | 8,00 | 23,00 | 7,00 |
| TC 8x24x7 | 8,00 | 24,00 | 7,00 |
| TC 8x25x7 | 8,00 | 25,00 | 7,00 |
| TC 8x25x8 | 8,00 | 25,00 | 8,00 |
| TC 8x25x9 | 8,00 | 25,00 | 9,00 |
| TC 8x26x7 | 8,00 | 26,00 | 7,00 |
| TC 8x28x5 | 8,00 | 28,00 | 5,00 |
| TC 8x30x6 | 8,00 | 30,00 | 6,00 |
| TC 8x30x7 | 8,00 | 30,00 | 7,00 |
| TC 8x34x8 | 8,00 | 34,00 | 8,00 |
| TC 9x16x5,5 | 9,00 | 16,00 | 5,50 |
| TC 9x18x7 | 9,00 | 18,00 | 7,00 |
| TC 9x19x5 | 9,00 | 19,00 | 5,00 |
| TC 9x19x7 | 9,00 | 19,00 | 7,00 |
| TC 9x20x4 | 9,00 | 20,00 | 4,00 |
| TC 9x20x7 | 9,00 | 20,00 | 7,00 |
| TC 9x22x7 | 9,00 | 22,00 | 7,00 |
| TC 9x24x7 | 9,00 | 24,00 | 7,00 |
| TC 9x25x7 | 9,00 | 25,00 | 7,00 |
| TC 9x26x7 | 9,00 | 26,00 | 7,00 |
| TC 9x29x7 | 9,00 | 29,00 | 7,00 |
| TC 9x30x7 | 9,00 | 30,00 | 7,00 |
| TC 10x16x4 | 10,00 | 16,00 | 4,00 |
